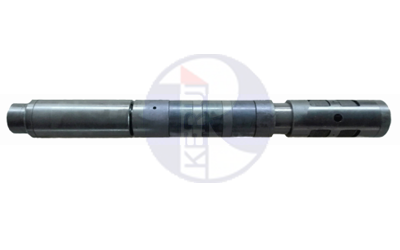

可取式橋塞Y445封隔器

一、用途

可用于卡堵水、壓裂等施工。

二、工作原理

坐封:投球封堵中心管,液壓經傳壓孔進入活塞, 8-10MPa時剪斷啟動銷釘,活塞下行,依次推動鎖套、膠筒中心管、上錐體下行,卡瓦被上下錐體擠壓伸出錨定套管,上錐體被限位,活塞繼續下行推動鎖套、膠筒中心管下行,膠筒被壓縮與套管形成密封。鎖套與鎖環經單向絲扣嚙合作用,實現自鎖,活塞泄壓后膠筒持續密封。

丟手:當壓力超過丟手壓力時,丟手銷釘剪斷,剪釘桿與橋塞內腔分離,實現丟手。

打撈:工具抓獲打撈頭,上提拉斷解封銷釘,打撈頭上行釋放鎖緊機構的鎖塊,鎖緊機構失效,打撈頭繼續上行通過臺階帶動鎖套、膠筒中心管、上錐體、卡瓦上行復位,完成解封。

三、技術參數

型 ?號 Y445DS/QS102-150/70 Y445DS/QS114-150/70 Y445DS/QS152-150/70 Y445DS/QS215-150/70
總長度,mm 990 990 1040 1150
*大外徑mm 102 114 152 215
工作壓力MPa ≤70 ≤70 ≤70 ≤70
丟手壓力MPa 18~22 18~22 18~22 18~22
啟動壓力MPa 8-10 8-10 8-10 8-10
解封負荷KN 30-60 60-80 60-80 60-80
探井載荷KN ≤40 ≤40 ≤40 ≤40
工作溫度℃ ≤150 ≤150 ≤150 ≤150
連接扣型 2-7/8TBG母 2-7/8TBG母 2-7/8TBG母 2-7/8TBG母
配套鋼球直徑mm 30 30 30 30
適用套管 5in 5.5in 7in 9-5/8

四、產品特點

1、采用雙錐體雙向卡瓦錨定機構,具有錨定可靠,承受負荷大的特性。

2、采用單向絲扣嚙合鎖緊機構,鎖緊方便、可靠。

3、采用三牙塊,自動調心錨定機構,對套管損傷小、承壓能力高,可以承受70Mpa的上壓差。

4、液力坐封機構簡單、密封點少,上錐體防砂設計,坐封更加可靠。
